短編・後 吊橋はまるっきり人畜無害だった。
さてさて。

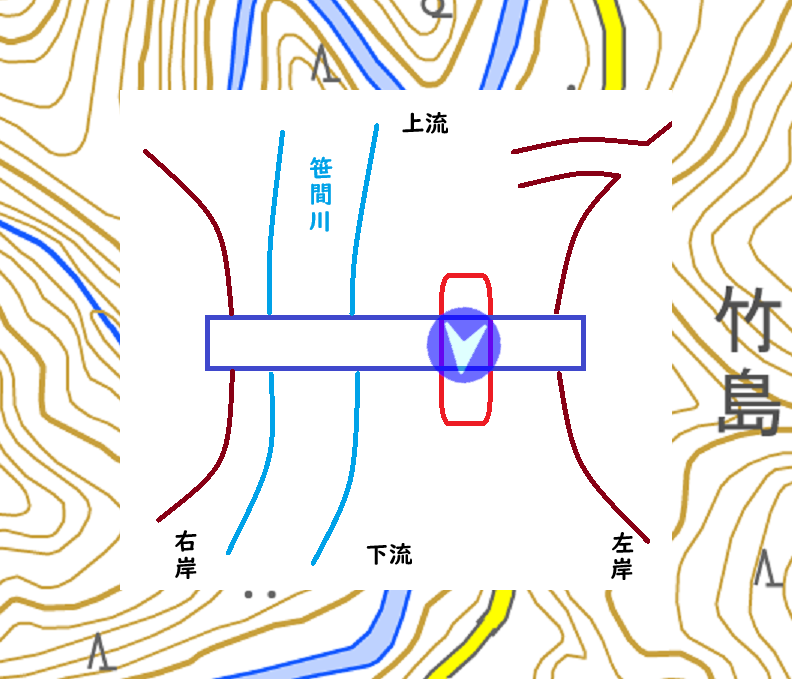

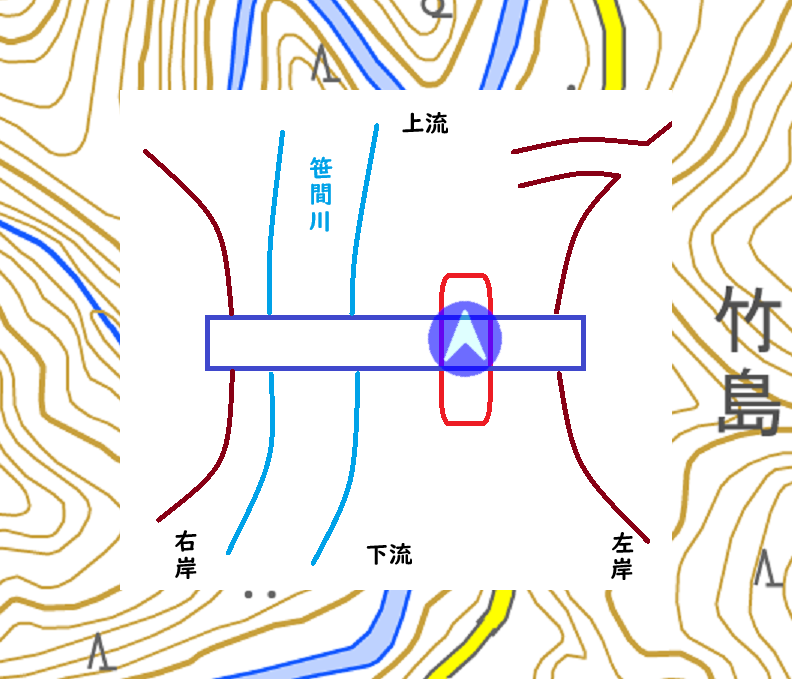

Click!現在地
ここが問題の部分。
中央橋脚の直上にやってきました。

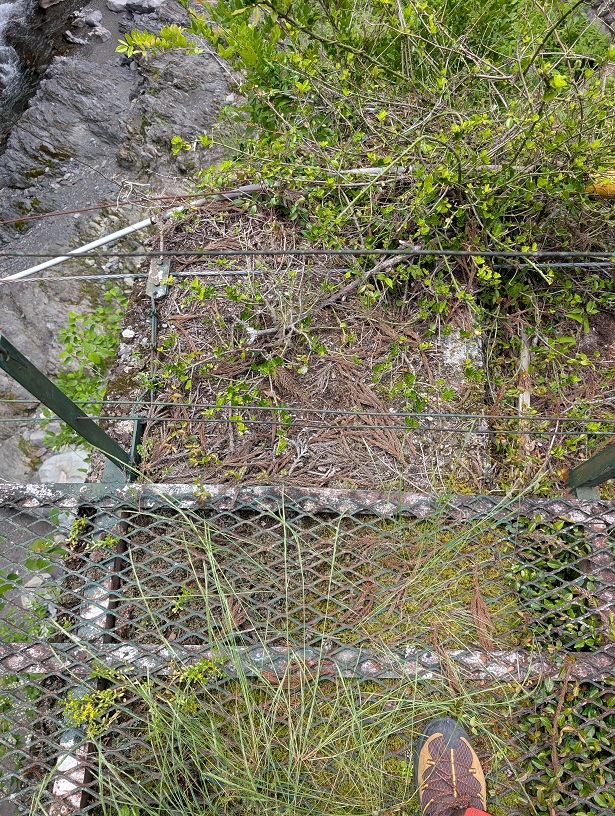

この写真は上流側。
Click!現在地

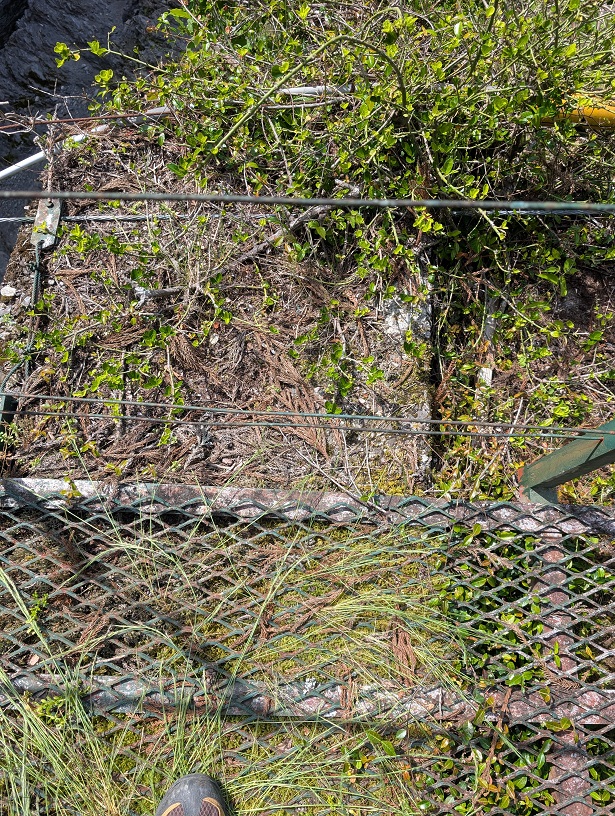

こちらが下流側です。

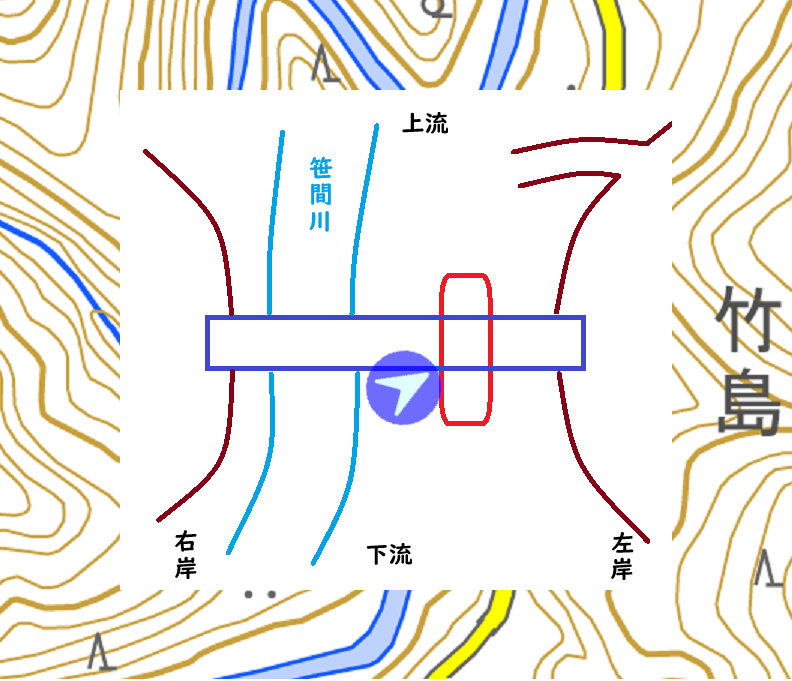

クリック後の赤線が橋脚、青線が吊橋の踏板です。
橋脚を表す赤線が分岐しているのは、２段になっているからです。
これについては また後ほど。
と言うわけで。
接地してます。
各種ワイヤーも完全に乗っかってますよ。
しかし橋脚に固定されているわけではなく、本当にただ「乗っかっている」だけの状態のようです。
より正確に表現するなら、「吊橋の真ん中あたりを橋脚が突き上げている」みたいな。
…どういうこっちゃ。
まあとにかく、一度 対岸まで行ってみましょう。

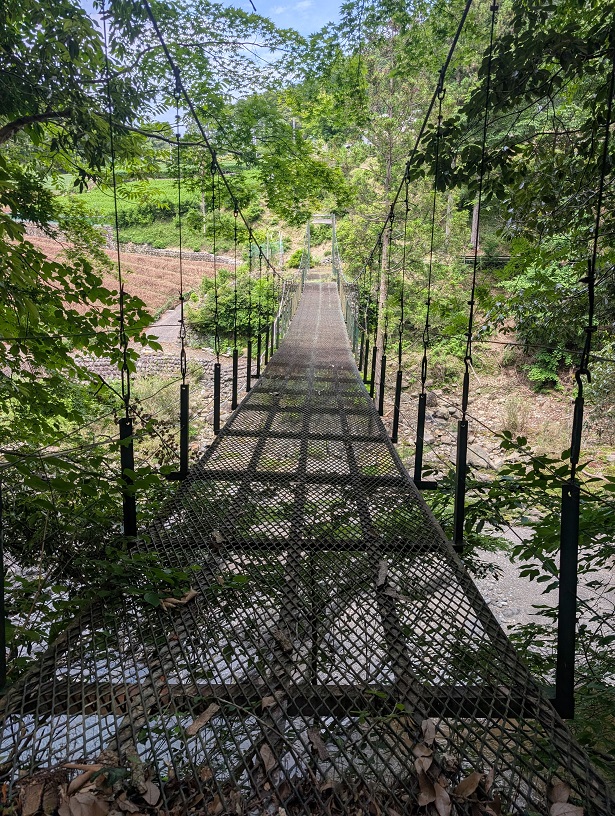

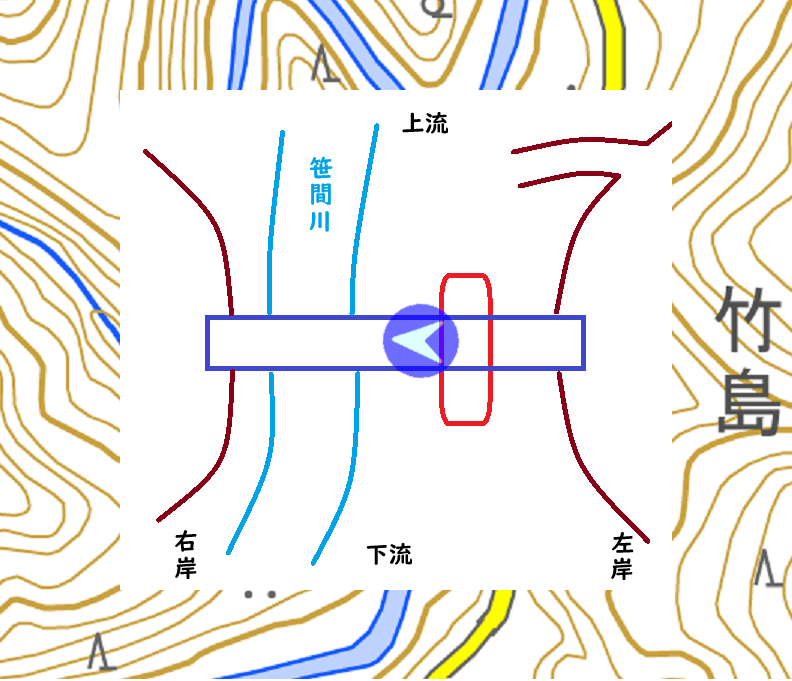

現在地

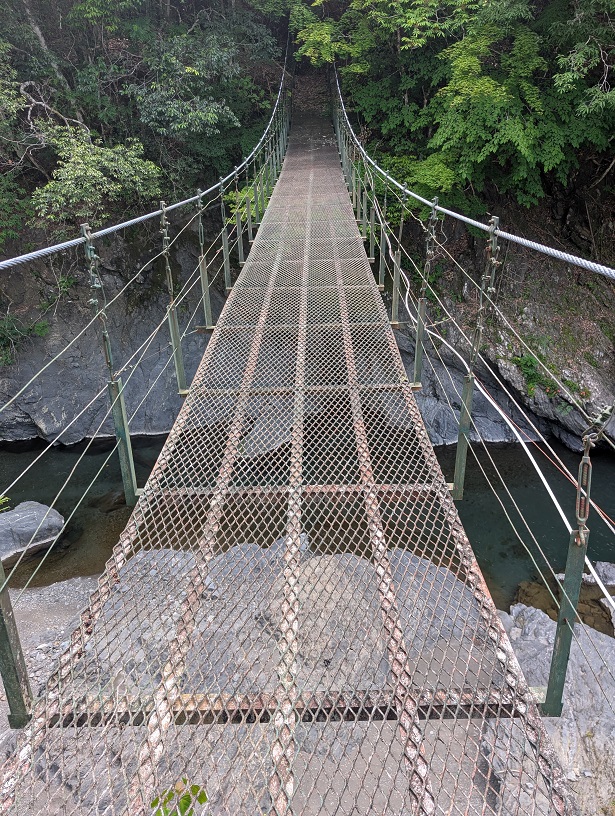

橋脚を過ぎてから先が また 揺れる揺れる。
そもそも剛性のある構造ではないので、当然っちゃ当然。
先述したように、吊索も効いていたり効いていなかったりが交互にやってきます。
…大丈夫かな、この吊橋。

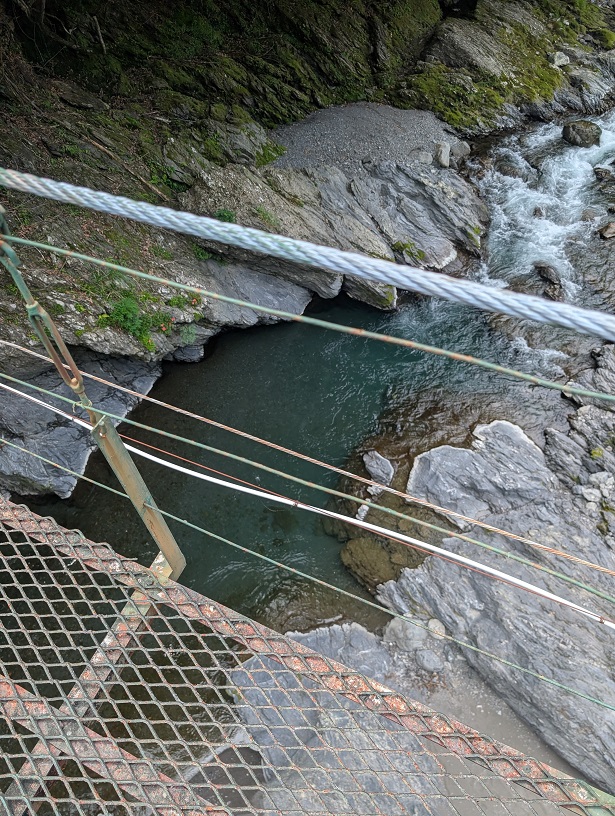

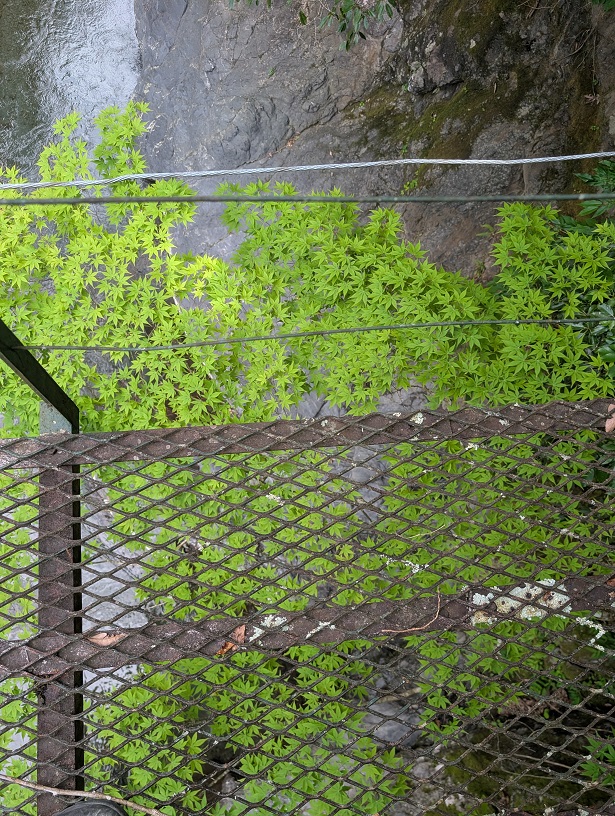

眼下には笹間川の澄んだ流れ。
ああ…泳ぎたい…。
この調査日は５月末。
新緑のモミジが目に映える頃でした。
現在地

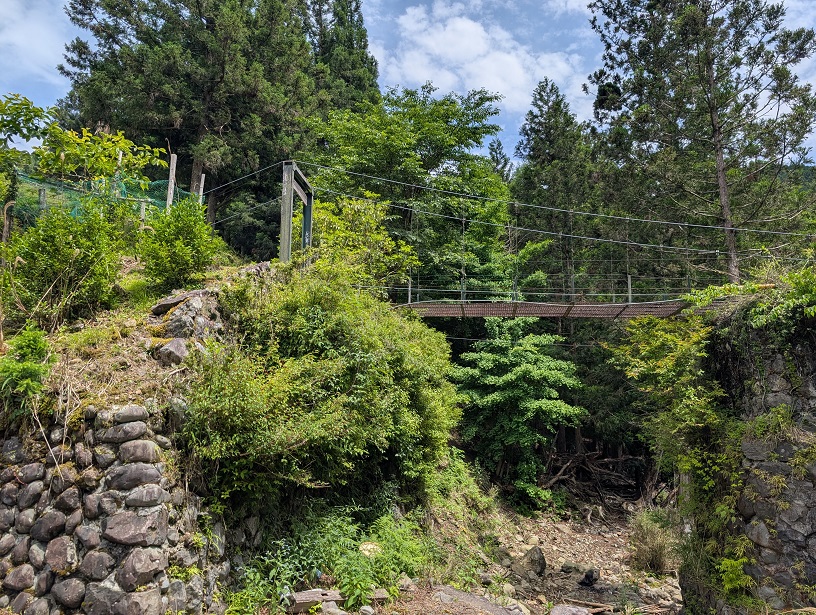

こちらが 振り返って見た風景。
中央橋脚は吊橋に隠れ、ハッキリ見えません。

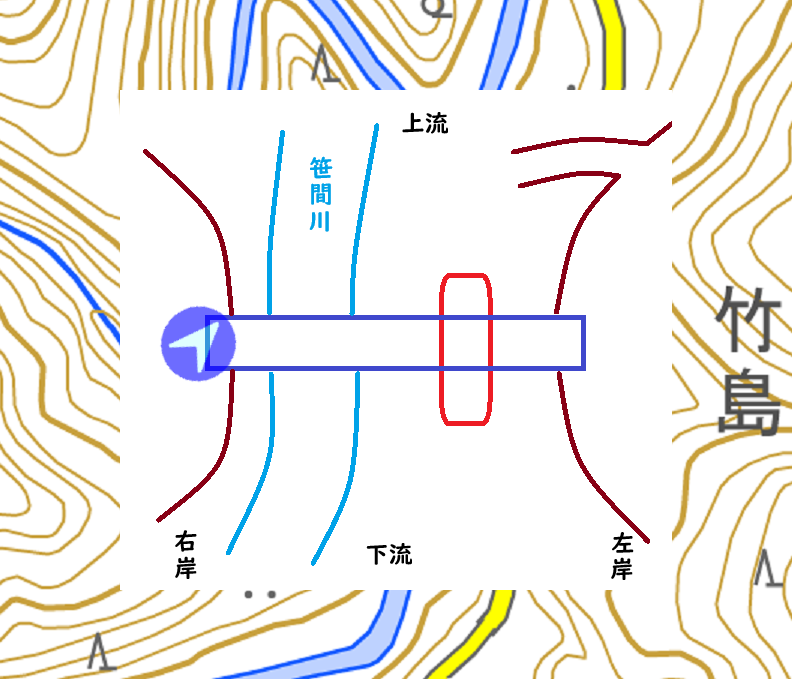

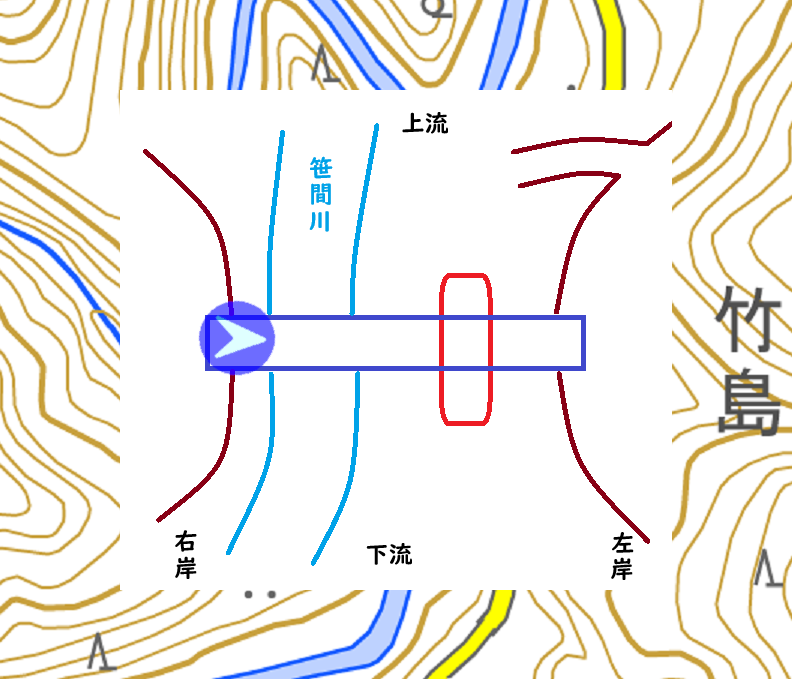

現在地

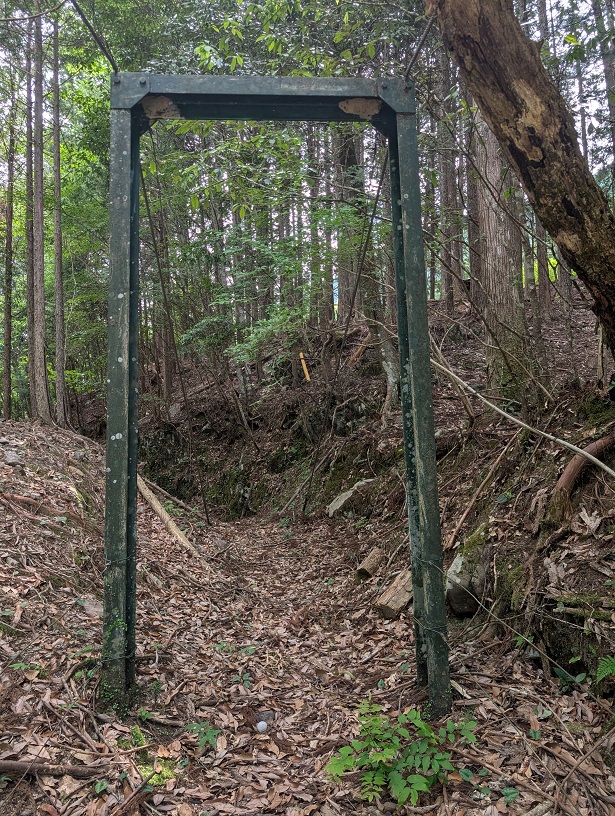

と言うわけで、こちらが 右岸側主塔。
構造的には左岸側と同じようです。
主塔を潜ると、掘割を通って道が続いています。
この道の先には これまた謎の構造物があるのですが…それはまた別のお話で。
現在地

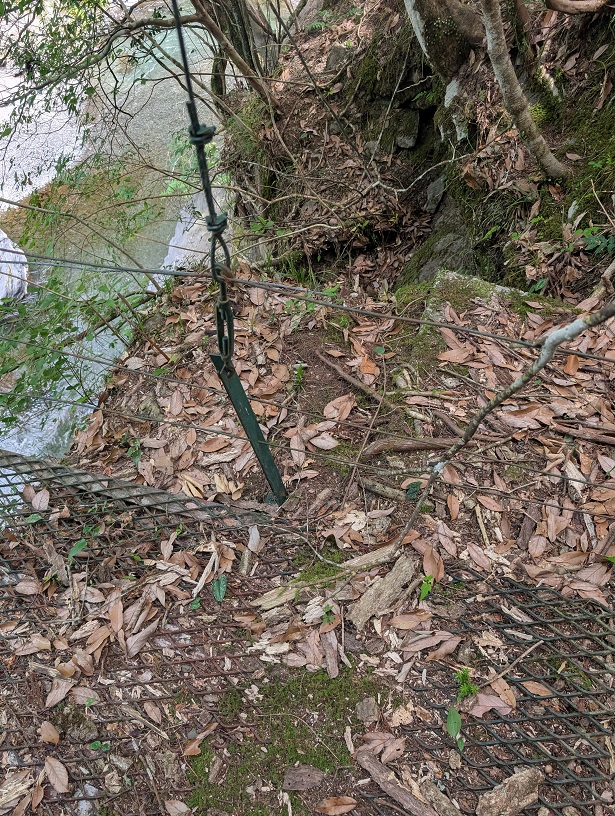

これが右岸側の下流側橋台部分になりますが、落ち葉と堆積物に埋もれていました。
コンクリート製の橋台は、２段になっているのが確認できます。
現在地

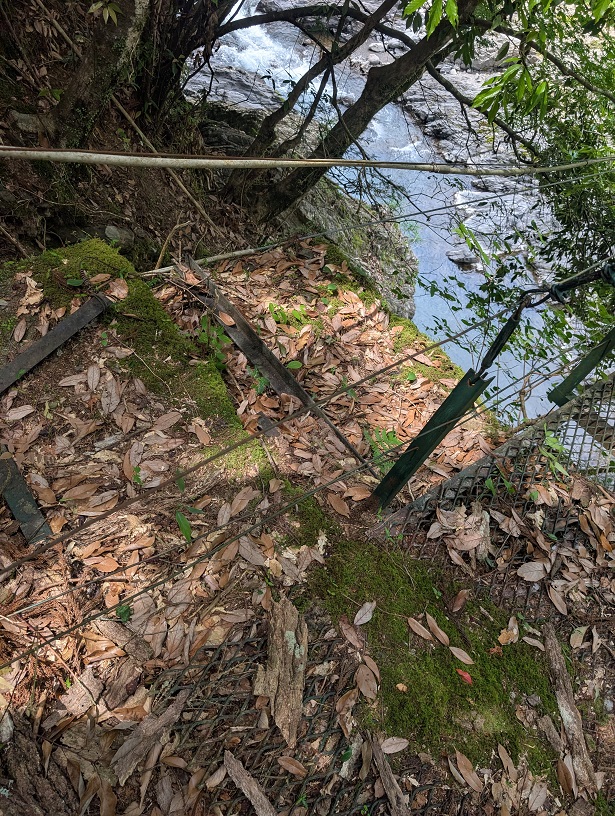

こちらが上流側。
通行人と共に橋を渡ってきた塩ビ管ですが…
その行く末を確かめるのを忘れてました…。
それでは、中央橋脚について詳しく調べてみましょう。

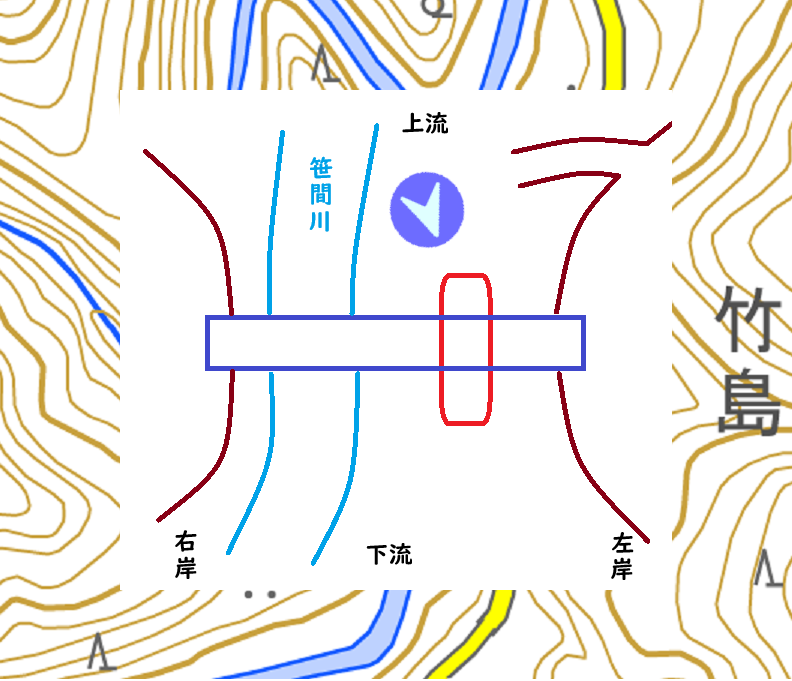

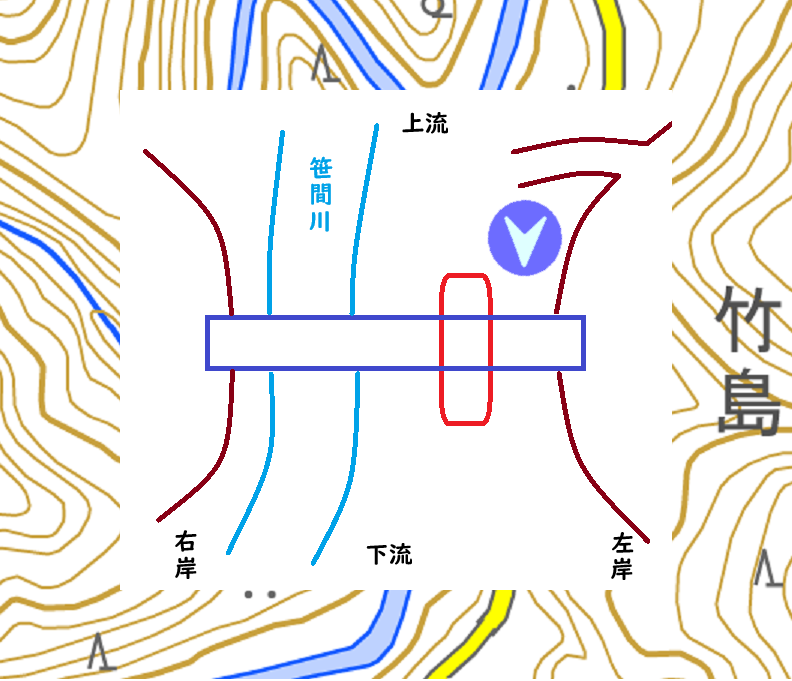

現在地

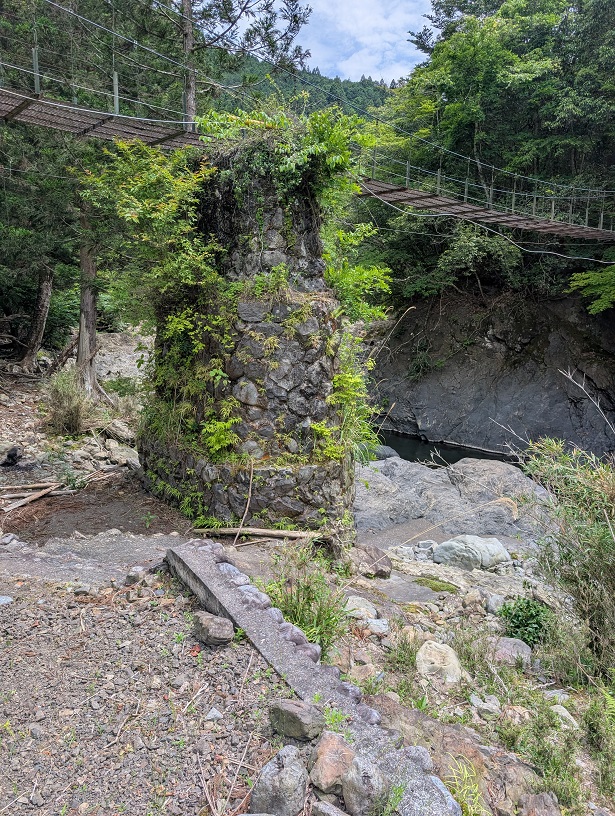

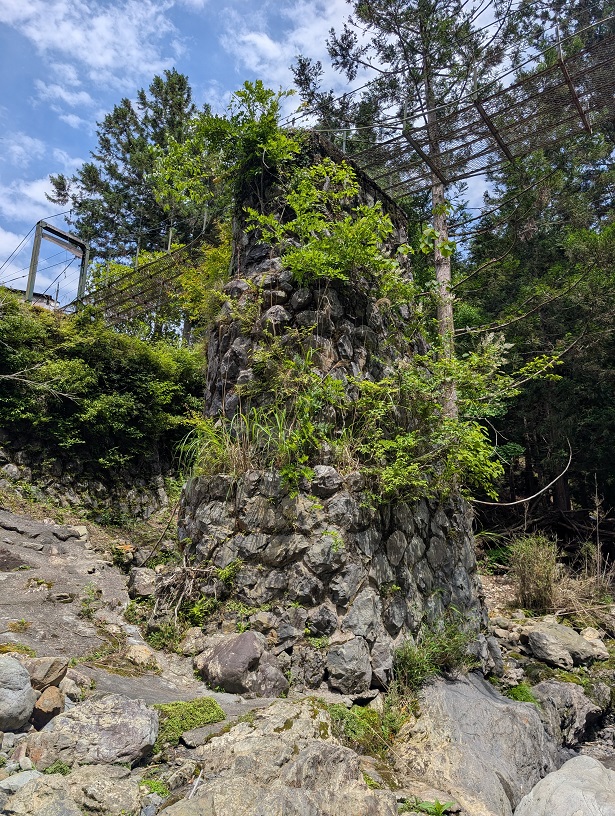

笹間川へ降り、よく見える位置まで来ました。
見れば見るほど、趣深い…。

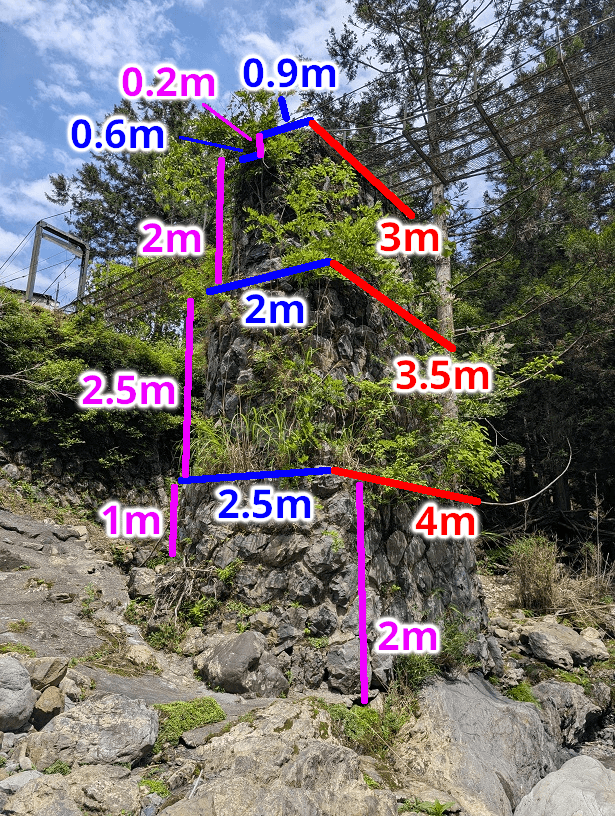

全体の寸法などを図ってみたので、載せてみます。
Click!現在地
各部の寸法はクリック後の写真の通り。
あくまでおおよそですけど。
先述したように、一番上には段差があります。
集落側が下がった恰好ですね。
Click!現在地
角度を変えてよく見てみれば、一番上だけ まるで帽子を被ったようにモルタルのみになっていました。

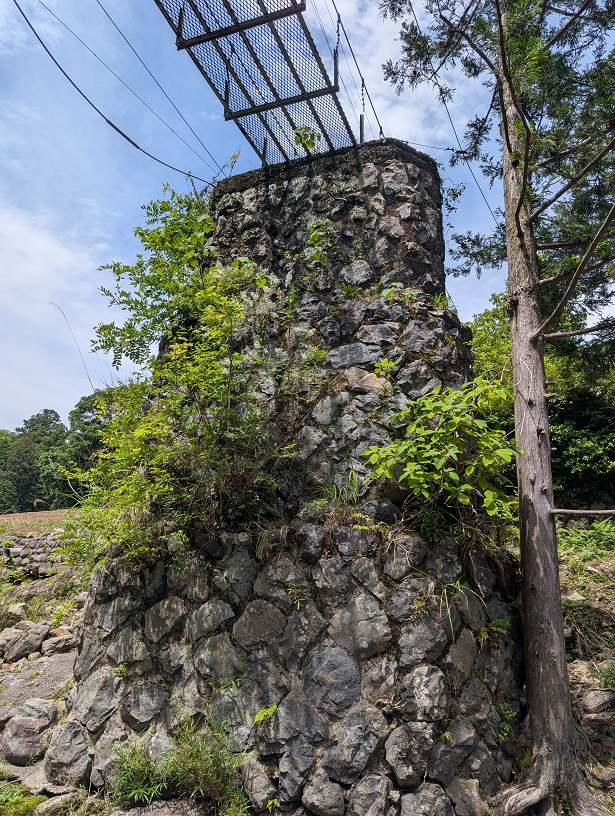

現在地

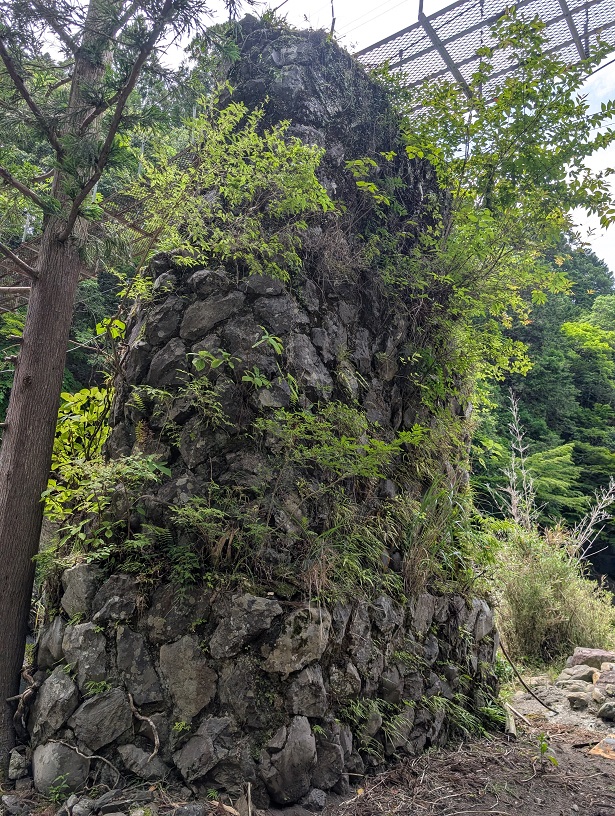

ぐるりと回りながら、外観をチェックしてみます。
石を積み上げ、モルタルを裏込めしているようで、ほぼ石垣と言っても良いでしょう
野面積みの乱積み、に分類されるでしょうか。
水平に断面を取れば『長円形』、いわゆる小判型をしています。
おそらく増水時の水流に耐えられるように、丸くしてあるのだと思います。
なぜ３段階層になっているのかはわかりませんが、技術的な問題でしょうか？

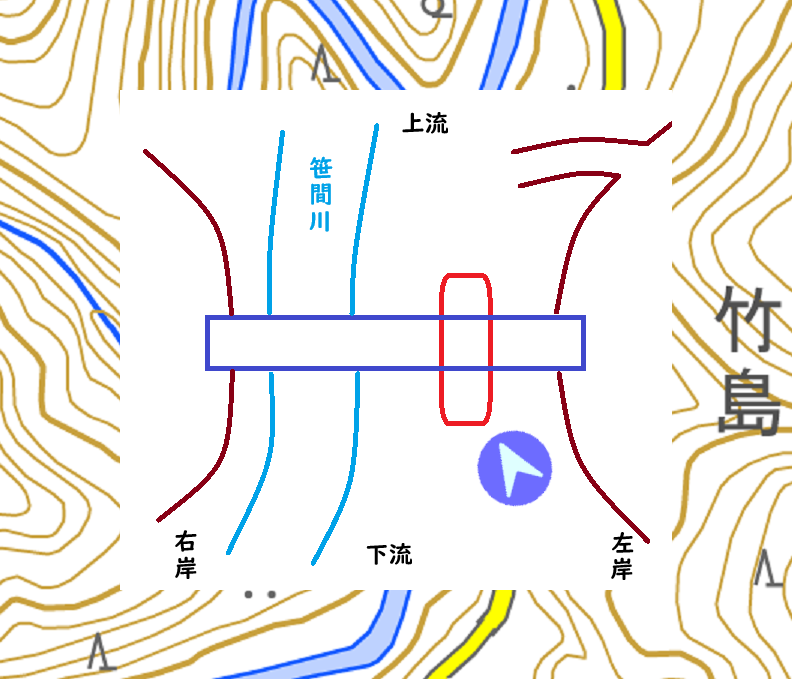

Click!現在地
この橋脚、勝手に『中央橋脚』などと名付けてしまいましたが、ちょっと左岸に寄っています。
クリック後の写真は左岸側橋台。
こちらも、しっかり石垣然としていますね。
さてさて、この吊橋はどんな経歴を持っているのか？
…という基本的な情報を求めて各種資料を漁ったんですが…見つけられず。
年代のハッキリしている平成９年３月の広報誌なども当たったんですけどね。
もしかしたら、とても［個人的な物件］だったりとか…？
とりあえず 現時点での想像として、もともとの左岸側主塔はあの橋脚上にあったのだろうと思うのです。
実は橋脚上を調査していた時に、左右に穴があるのに気づきました。
Click!現在地

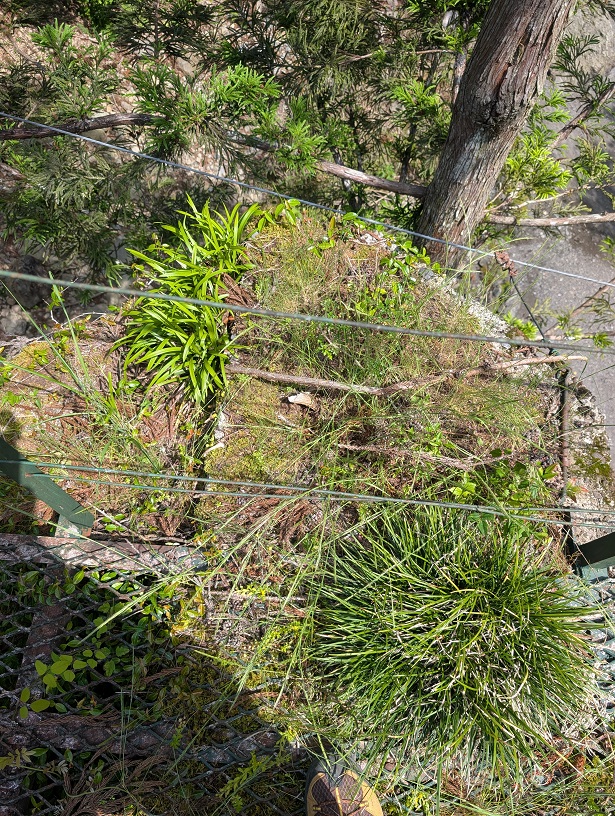

これが上流側。
Click!現在地

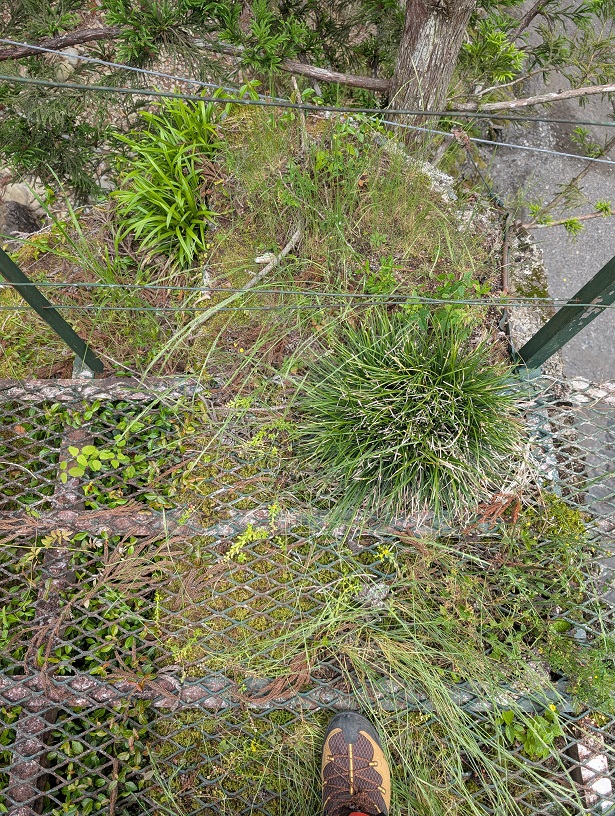

こちらが下流側。
ほじくり返しての調査まではしていませんが、ここに木製の主塔が建っていた可能性は高い。
となると、この橋脚上から右岸までは吊橋で 左岸までは木橋だったのでは？と思うのです。

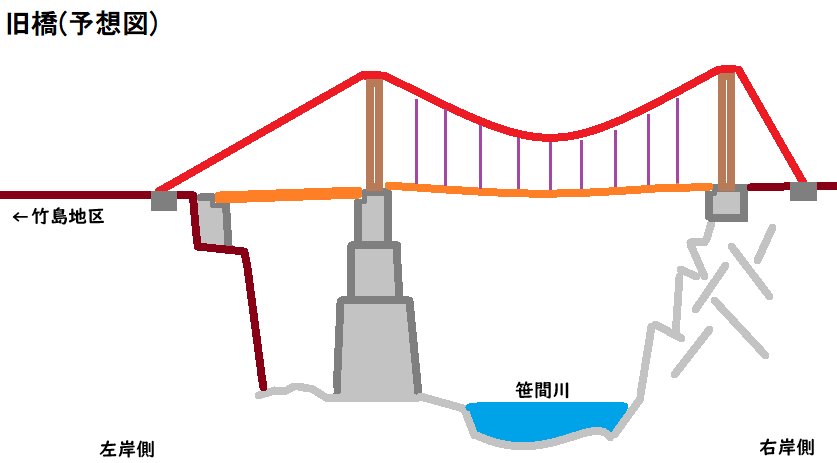

イラストにするとこんな感じ。
Click!旧橋が架けられた年代がハッキリしていないので 何とも言い難い面はありますが、おそらくこんな構成だったのではないか？と。
そして先代吊橋が落橋か何かによって失われたため、両主塔を再建しつつ架け直した。
しかし左岸側が中央橋脚よりも低いままだったため、現在のような姿になったのではないでしょうか。
で、この仮説の場合「なぜ中央橋脚が必要だったのか？」という根本的な疑問が残ります。
これについては、技術的な面 あるいは予算的な面で「長大支間の吊橋を架けられなかった」という理由が考えられますが、想像の域を出ませんね…。
いずれにせよ、今後も情報収集は継続していく必要があります。
それから今回のレポートですが、次回掲載予定の『もう一つの案件』とセットでお楽しみ頂けたら幸いです。
気長にお待ちください。
（大きいサイズの写真はこちら。）
